Zona de descanso y paredes en la bodega

La bodega completa es un trabajo muy largo y farragoso por lo que voy a dividir su construcción en varias entradas del blog para no hacer una única entrada muy larga y aburrida. Ya vimos cómo se construye e ilumina el suelo de la bodega aquí.

En esta entrada nos centraremos en la construcción del banco, la mesa de ajedrez holográfico o dejarik y las paredes aledañas la cama, etc.

Empezaremos por la zona de descanso donde tenemos las piezas que forman la cama. Las enmasillamos y lijaremos para disimular las juntas que quedan tras unir las dos piezas

También eliminaremos todos los resaltes que trae la zona de botones del respaldo del sofá para poder poner luego la pieza de Paragrafix extra que mejorará el aspecto del conjunto. Aquí puede verse la pieza enmasillada y lijada esperando imprimación.

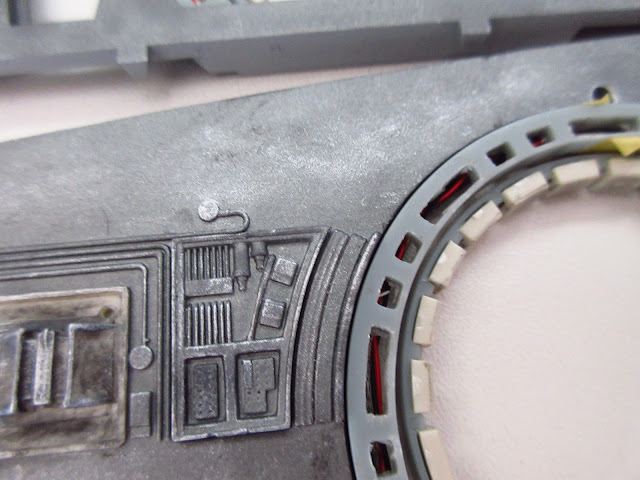

Aquí vemos la zona de la cama con a pintura Tamiya gris metálico XF56 y la pieza añadida de Shapeways para darle más contenido a esa pared que quedaba totalmente lisa con las piezas de la colección.

Le damos un poco de color a esta pieza simulando luces, un poco de uso con diferentes grises y pincel seco como en otras muchas piezas hasta ahora.

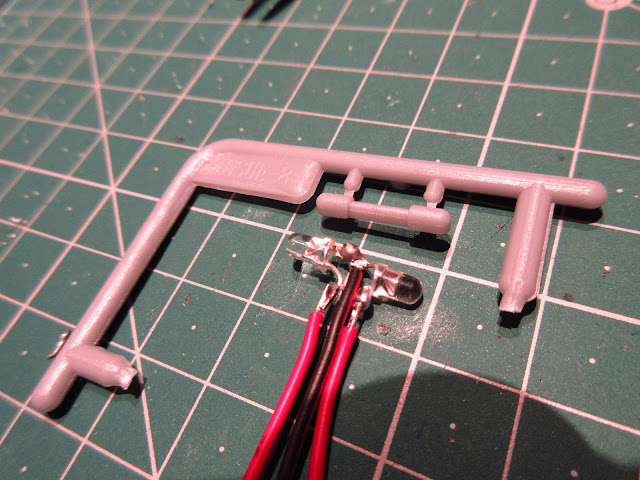

La lámpara de lectura que viene con el conjunto original es simulada, no se ilumina y no es "digna" de llamarse así. Lo que hemos hecho es coger dos LED blancos, unirlos para darle la forma más o menos de la lámpara original y roderarlos de estireno blanco para mitigar un poco el brillo. La parte central está pintada en negro mate y los extremos rellenos de masilla putty Tamilla para evitar la fuca de luz en esa dirección

Aquí podemos ver el resultado de esa lámpara de lectura y la pieza extra de Paragrafix para los leds del sofá.

En la siguiente foto se puede ver la mesa de dejarik que viene con la colección y a la derecha la pieza impresa en 3D de Shapeways. Esta mesa trae los agujeros hecho para poder ponerle fibra óptica e iluminar los botones de la mesa para darle mejor aspecto. Para ello, ANTES de imprimar y pintar hay que meter 26 fibras de 0,5 mm de diámetro que iluminaremos posteriormente con un led. Si imprimamos y pintamos antes de poner las fibras los agujeros se taparían y no sería posible ponerlas debido a su ínfimo tamaño. Como referencia, cada cuadrícula de la base verde de las fotos es 1 cm.

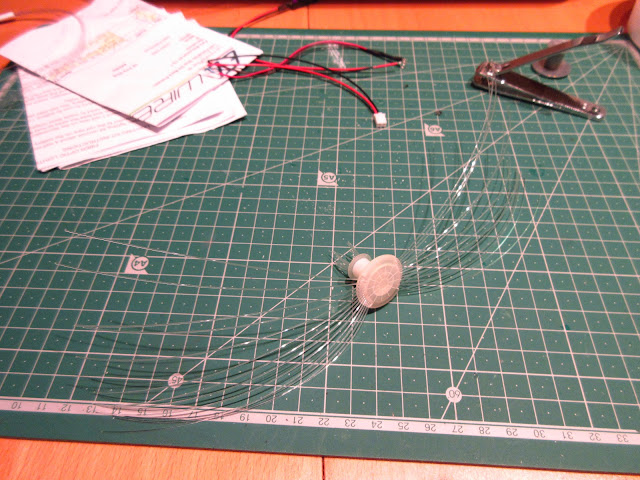

Aquí la mesa con todas las fibras ya en su sitio.

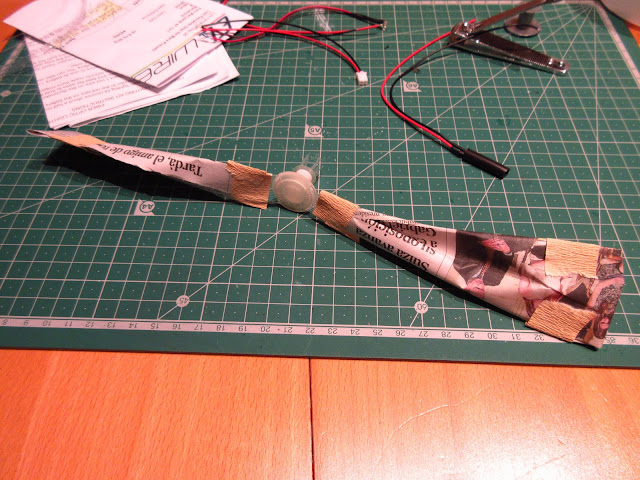

Y ahora las fibras protegidas para imprimar y pintar la mesa. Las dejé así para poder proteger la fibra de la pintura. Una vez todo seco se puede tirar de las fibras hacia abajo y quedará toda la fibra limpia y protegida y se cortan las puntas pintadas para que la luz viaje perfectamente.

Se imprima con imprimación Tamiya gris y luego pintamos con aerógrafo y pintura Tamiya aluminio XF-16. aquí podemos ver cómo queda la prueba con un LED rojo. En su momento será azul.

Vamos ahora con la pared que da acceso al pasillo principal. Empezamos imprimando y pintando con gris metálico Tamilla XF-56. Damos también toques de pincel seco con diferentes tonos de gris y negro para envejecer y dar aspecto usado, como siempre. Sin novedad.

Montamos los marcos de las puertas con sus acolchados y los envejecemos también. El Halcón es un pedazo de chatarra y no hay nada que esté nuevo jeje

Estos marcos no son muy fieles a lo que se ve en las películas así que les vamso a dar un mejro aspecto.

Para ello los vamos a vaciar por detrás para añadir algo de tubería y la parte delantera la dejaremos más parecida a la realidad. En la siguiente foto de captura de la pantalla de la película se ve cómo dentro del marco hay tuberías y la rejilla tiene otra forma y patrón.

 Vaciamos por detrás y eliminamos marcos entre los huecos para que el patrón de huecos coincida con lo que se ve en la película (grande, pequeño, grande)

Añadimos cableado de diferentes tipos y colores al interior. El cable metálico tiende a mantener su forma, por eso hay que pegarlo con cinta hasta que la cola lo deja fijo en el interior

Añadimos el marco a la pared

Aquí más detallado cómo queda el interior del marco con los acolchados, cables y el patrón modificado:

 Añadiremos el marco metálico del extra de Paragrafix que viene con el conjunto de la bodega y también todo el entramado de tuberías externas alrededor de la puerta convenientemente pintadas y ensuciadas.

Vista de la trasera de una de las puertas con las tuberías en el interior del marco. Una vez todo montado esto no es visible.

 Detalle de cómo queda todo el conjunto una vez montado y ensuciado.

Y ahora a montarlo todo.
El sofá, la cama y la lámpara de lectura.

Prueba de luces. En el montaje final, los  leds rojos serán de diferentes colores intermitentes. Usaré un LED blanco intermitente y pintaré las puntas de diferentes colores para darle más dinamismo. Para la prueba me vale así.

 Y un par de perspectivas diferentes del conjunto montado.

Los siguientes pasos serán montar la consola de comunicaciones y las otras tres paredes y todoa la carga. Estad atentos. Gracias por seguirme.
