Zona del motor subluz

 En esta entrada vamos a ver cómo se ha montado el motor subluz trasero y toda la zona aledaña, especialmente del fuselaje inferior ya que el superior sólo se poya sobre él y no tiene nada reseñable aún.

Para mejorar la zona y la emisión de luz decidí comprar un complemento de Paragrafix que incluye la rejilla y un difusor de luz más realista que el que trae de serie. La parte metálica es esta:

Y el difusor, este, aunque realmente viene en una pieza, no en tres:

Recordad que la tira de leds ya la montamos en esta entrada del blog y que funcionará con el mando a distancia independientemente del resto de la iluminación.

Tras montar las tres piezas del fotograbado juntas las he imprimado y luego pintado de Tamiya XF-56 (gris metálico) con el aerógrafo para darle mejor aspecto. Luego no hay más que montarlo en su sitio siguiendo las instrucciones y usando la rejilla de origen como cuña para que el fotograbado pintado pegue contra el fuselaje y se aguante bien. He usado unos palillos a modo de cuña para mayor presión.

Una vez el pegamento ha secado se añade el difusor pegado al fotograbado y vuelvo a usar el difusor original como cuña. Pongo el trozo del fuselaje superior (sólo con la pintura blanca base y sin ensuciar nada, se nota) para completar el conjunto y ver cómo queda todo. Tiene buena pinta ¿no?

Con el motor apagado:

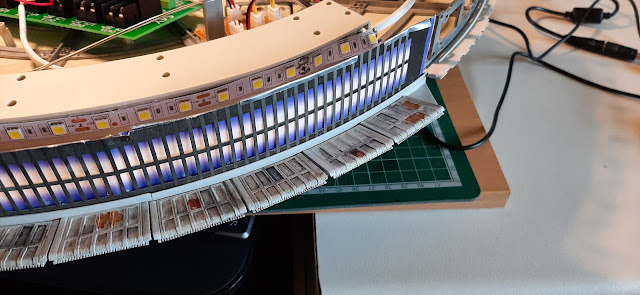

Y con el motor encendido:

Y aquí un vídeo de cómo queda:

Como se puede ver, la parte inferior interna del fuselaje viene con cero textura de serie así que compré una placas específicas en Shapeways para darle mejor aspecto. Ensuciadas y oxidadas convenientemente, que el Halcón no está recién estrenado precisamente.

Y ahora ya todo montado con el fuselaje superior (recordad, sin pintar aún) queda así:

También he añadido los impulsores y algunos griblies del fuselaje inferior que los dejé para esta fase, una vez pintado y envejecido todo. Los impulsores también tienen su ración de roña ;-) En esta foto se aprecian unos impulsores ya ensuciados a la derecha y otros aún sin ensuciar a la  izquierda.

Y como anécdota, aprovechando que he sacado de las catacumbas la placa de motores sólo con la pintura blanca base, se puede apreciar en esta foto cómo cambia el tono de blanco una vez ensuciada con los óleos.

Instalación eléctrica

Hoy vamos a hablar de la instalación eléctrica del Halcón. De origen trae una placa base donde conectar todo. Ya hablamos de ello aquí.

Al ir avanzando en la construcción y ver que estaba añadiendo muchos leds y mucho amperaje, vi que la placa original no aguantaría. Por lo que se puede leer en muchos foros al respecto, cada conector donde van los leds del fuselaje inferior tienen un condensador que aguata sólo 500 mA y que son muy frágiles. En cuanto se les pide algo más de carga revientan y el circuito deja de funcionar y repararlo no es trivial así que decidí prescindir de él y adquirir otro más robusto y que aguante 2A por circuito.

Esto supone, desgraciadamente, prescindir del efecto de apertura/cierre de la rampa, no así de su iluminación así que la dejaré siempre abierta porque la maqueta estará siempre en posición fija aterrizada y simulando ser cargada de material y combustible así que, si al rampa está abierta permanentemente, no será un problema.

Adquirí la placa S4X de CaryMart aquí. Tiene un conector de entrada que vendrá de la fuente de alimentación. De ahí se alimentan 4 circuitos independientes que se activan y desactivan con un mando a distancia con 4 botones, uno por circuito. Todos son independientes entre sí aunque se puede programar para que un circuito sea dependiente de otro, yo los prefiero independientes.

Los 4 circuitos están destinados a:

1. Bodega y pasillos
2. Cabina
3. Luces inferiores y mandíbulas
4. Luz del motor trasero

La entrada de corriente será a 9v y máximo 2A que proporciona una fuente de alimentación como esta.

La fuente se conecta al Halcón por su parte inferior en el conector que trae de serie y disimulado en una de las heridas de guerra como vimos en su día aquí. En la parte interior el conector original tiene tres cables ya que se usa un interruptor en uno de los paneles laterales, pero mi interruptor irá en otro sitio que ya veremos luego, por lo que ese interruptor no lo necesito y puedo sacar la corriente directamente del + y - hasta la placa.

El circuito 1 que va a la bodega llevará la corriente también a los pasillos, suelo, etc. Para poder conectar todos los leds de todas las zonas he ido poniendo placas donde soldar los cables para proporcionar la corriente a todos. En el exterior de las paredes de la bodega hay dos, por ejemplo:

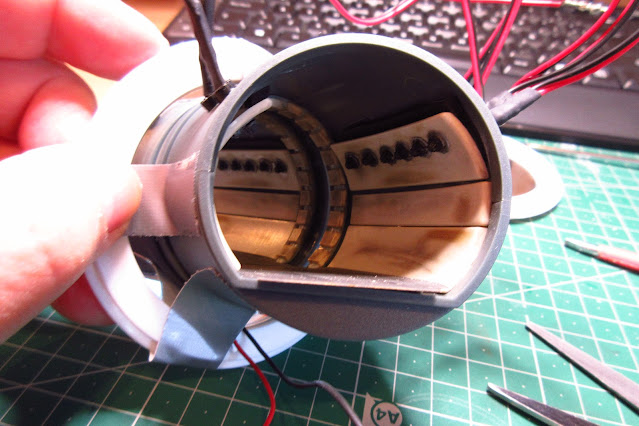

Y en el pasillo principal también:

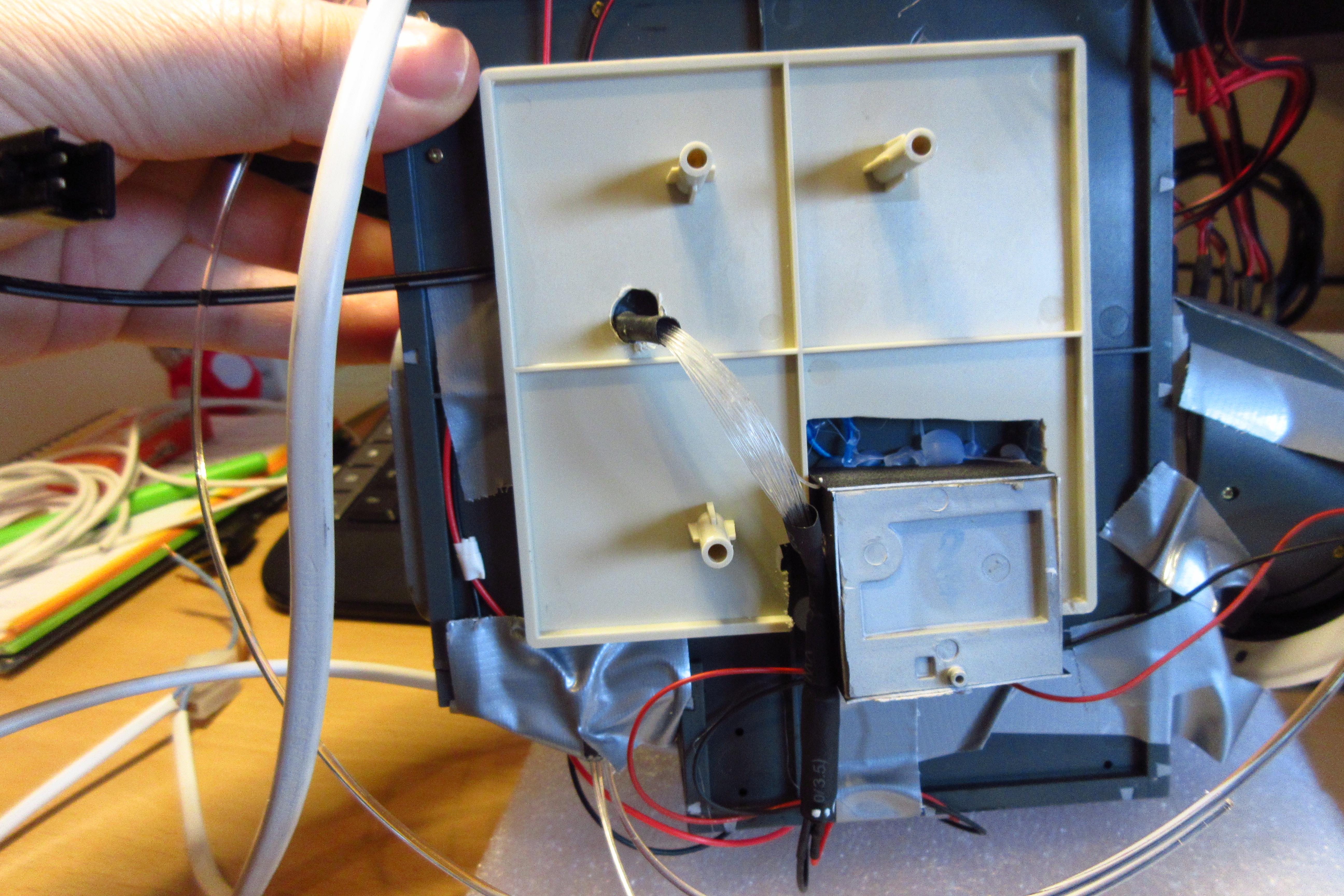

Luego todo esto va uniéndose a conectores para que todo vaya en paralelo hasta la placa. Además en la parte inferior de la bodega hay que sacar las fibras de la tabla de Dejarik y dejar espacio para el hueco que tenemos con maquinaria.

El circuito 2 lleva corriente a la cabina. No hay muchos leds aquí pero sí que necesita uno para la consola central (el azul), uno parpadeante para las fibras de las consolas y todo lo que ilumina el fondo de la cabina. Todo esto ya lo vimos aquí. Hay que proteger los conectores con cinta termorectráctil y empalmamos todo para llevarlo a la placa base. Está todo pintado de negro y con gomaeva negra para evitar fugas de luz. Probablemente haya que hacer esto mismo en diversas zonas del fuselaje para evitar efectos molestos. Lo veremos en fases posteriores, al montarlo todo.

Del circuito 3 sale toda la corriente paralas luces inferiores y las mandíbulas del Halcón. Puesto que hay multitud de conectores y leds añadí un par de placas extensoras de corriente con conectores hembra que alimento en paralelo desde la placa base. Todos los leds de la parte inferior y mandíbulas se conectarán a una de estas dos placas en función de la longitud de los cables y ubicación para evitar enredos y facilitar el mantenimiento en el futuro. Esta zona es accesible quitando la zona de motores del fuselaje superior sin problema, es algo que viene así desde el diseño.

Aquí podemos ver cómo quedan esas dos placas que ya vimos en su día con la placa nueva (que aún no he fijado al fuselaje)

Detalle de la placa anexa de ampliación con algunos conectores ya ocupados. Vendrán más porque faltan algunos leds por conectar, por eso hay tanto hueco libre.

El circuito 4 alimenta al motor posterior. En próximas entradas habláremos del motor sub luz trasero y su instalación y mejora. Su instalación eléctrica es tan simple como un único cable que alimenta la tira de leds que ya vimos en su día.

Gracias por leer. si tienes preguntas o quieres aclarar algo no dudes en dejar comentarios en esta o en cualquier otra entrada del blog.

Paredes de la bodega e iluminación

 Hola.

Seguimos avanzando con la construcción. En esta entrada hablaremos del resto de la bodega que ya comentamos en esta entrada sobre la zona de descanso y aquí para el suelo.

Comenzamos por la pared que da paso al pasillo más corto de la maqueta y a la habitación donde Han y Leia tienen su primera escena romántica en El Imperio Contraataca. La pared viene prácticamente vacía por lo que le daremos algo de vida

Añadimos una reja procedente de una malla protectora de un mango de la frutería a modo de reja metálica. El color es perfecto y, una vez pegada y con el resto de griblies, da el pego.

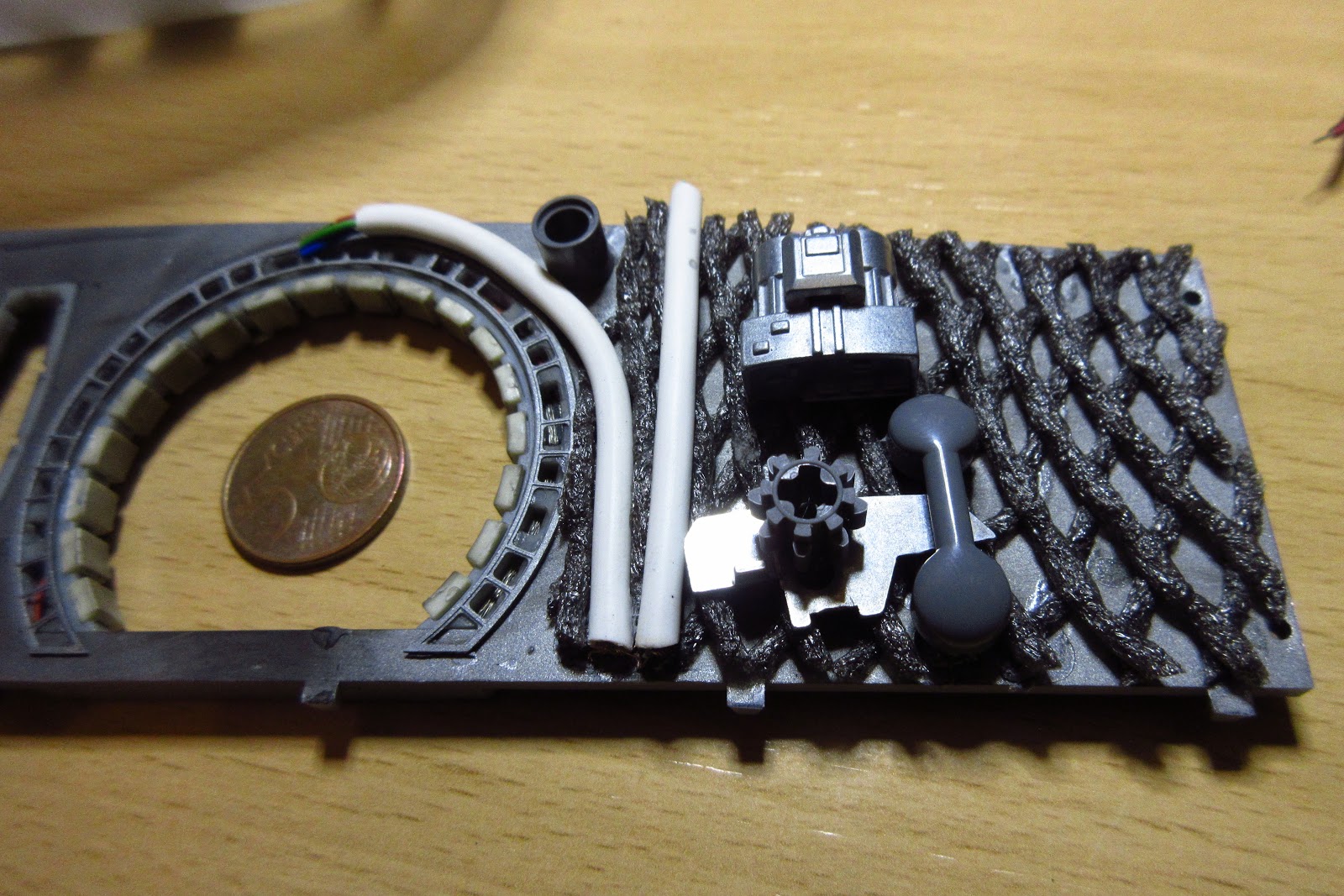

Aquí el resultado final con una moneda para recordar el tamaño:

Sólo queda darle un poco de lavados negro, gris y marrón para envejecerlo y darle aspecto sucio. En la parte izquierda, entre ambas puertas colocaré un led para iluminar la estancia. Y "dentro" de la habitación de Leia y Han he puesto una pared para dar sensación de que ahí hay realmente una habitación.

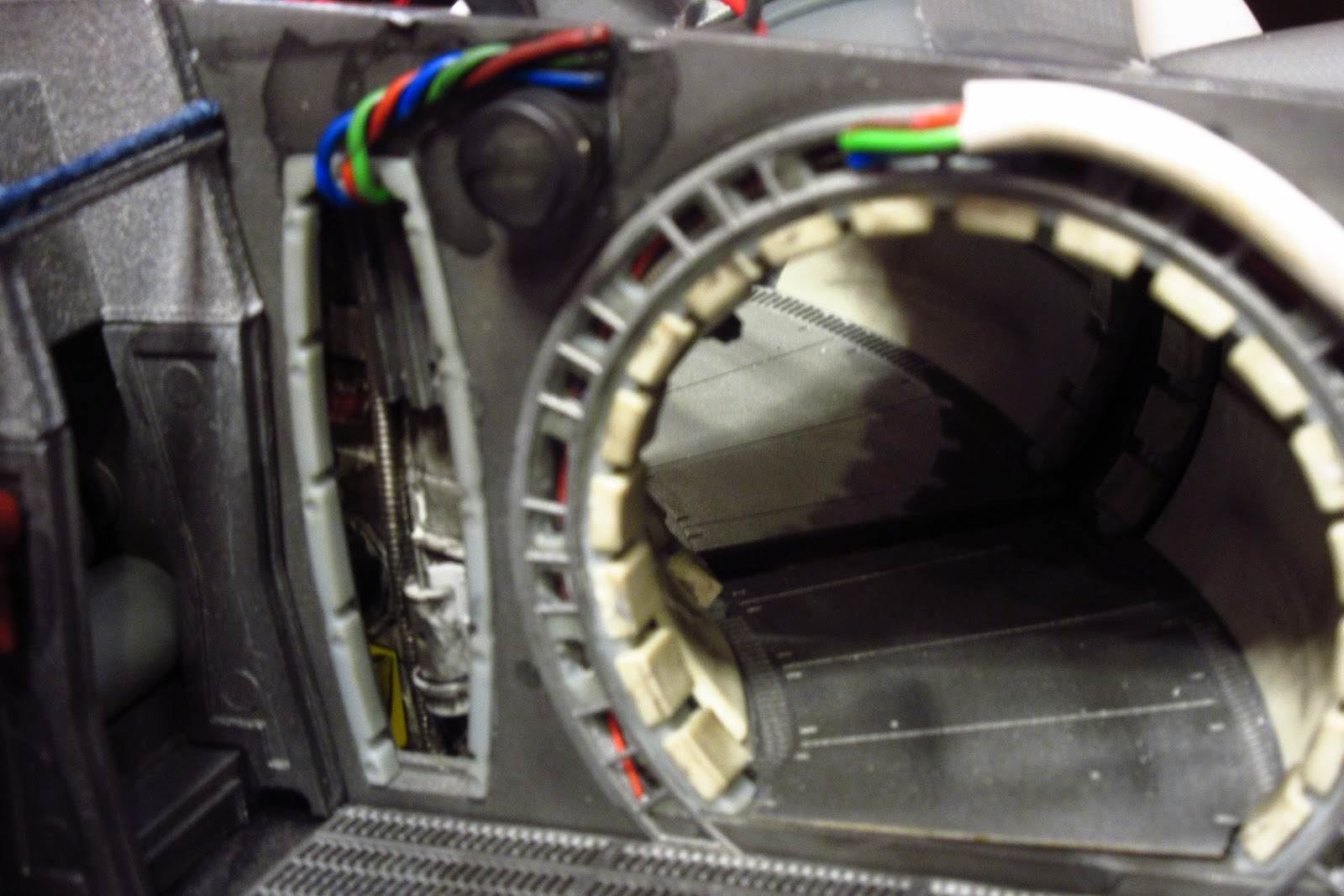

Así queda la pared finalmente una vez montada con el pasillo. Lo que se ve al fondo del pasillo es el mismo pasillo reflejado. Para dar sensación de continuidad y que no se viera el hueco vacío he puesto un espejo y así no canta tanto:

Para dar sensación de continuidad y que no se viera el hueco vacío he puesto un espejo y así no canta tanto:

Ahora avanzamos con la parte de la consola de navegación. Para usar el photoetch que ya comenté en la anterior entrada de la bodega, la consola se puede mejorar con el fin de darle mejor aspecto y añadir luces. Tenemos que empezar vaciando la consola para dejar hueco para la luz:

Luego añadimos la parte posterior de la consola con el led. Esto proyectará luz blanca a la paarte posterior de photoetch y permitirá que salga por el frontal.

Añadiendo notas de color en algunos huecos obtendremos diferentes tonos en el frontal.

En la parte baja de la consola hay dos agujeros para añadir una especie de anteojos que se iluminan de azul en las películas.

Lo vamos a simular con unos pequeños tubos de termoretráctil con fibra óptica iluminada de azul en su interior. En la parte superior derecha hay un indicador reojo mucho más grande que el resto. Lo simularemos con una fibra óptica de 0,75 mm con la punta quemada para darle más presencia y que quede hacia fuera de la consola. Aquí podéis ver cómo queda todo:

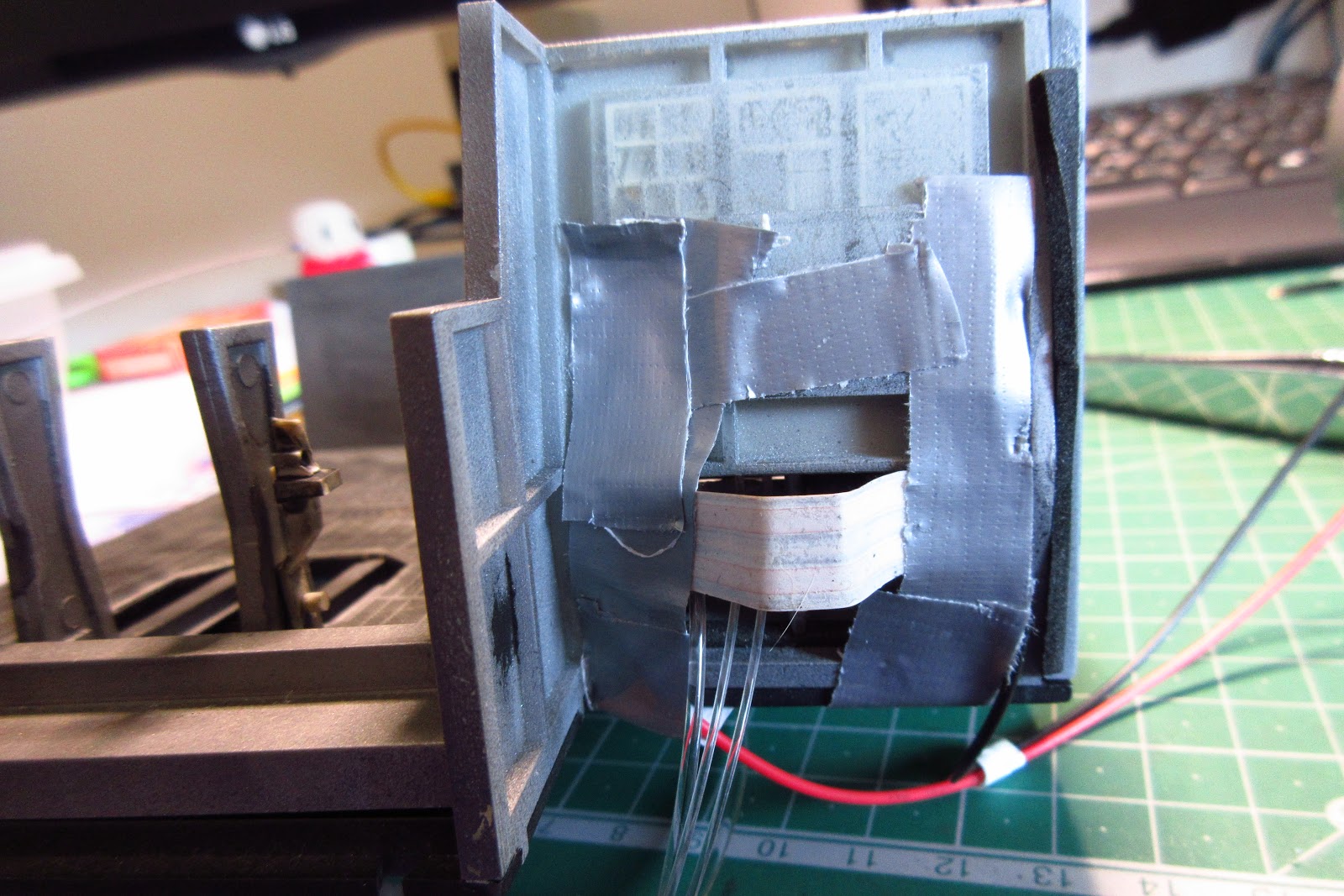

Y aquí se ven un poco las entrañas del tinglado por detrás La cinta americana sirve, además de sujetar, para evitar fugas de luz por las juntas entre piezas:

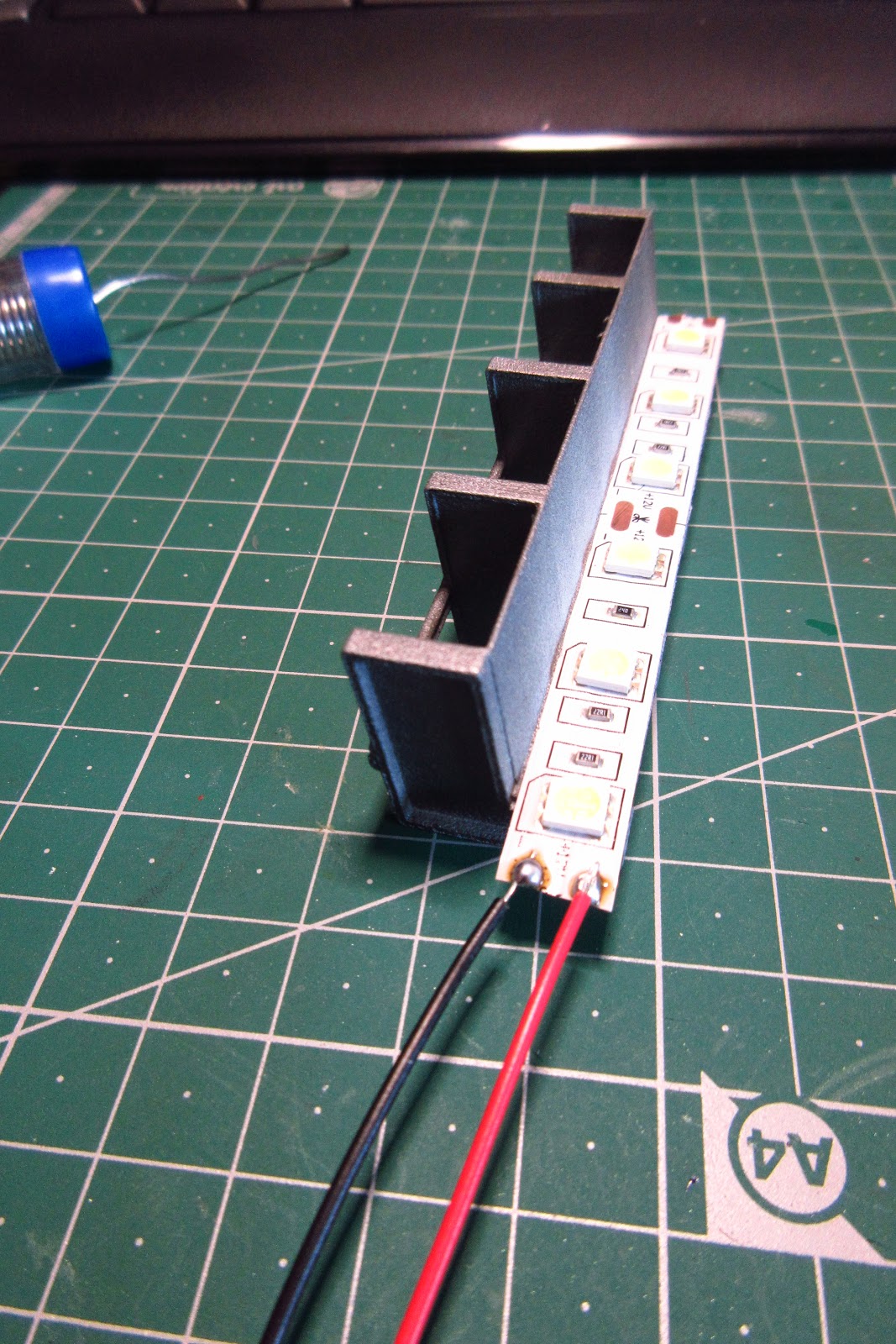

Para la pared que continúa con la consola de navegación no haremos gran cosa. Simplemente suciedad y una pieza añadida con una tira de leds para darle luz y ver el conjunto.

Y aquí montado (la foto es muy mala, lo siento).

Para la otra pared, de momento, no hacemos nada especial salvo añadir esa pieza. con los pilares. Posteriormente, cuando esté la bodega montada en el fuselaje, completaré esa zona co barriles, cajas, latas y otros elementos de relleno que ahora no quiero poner para que no se pierdan.

Conectamos todas las tomas de corriente a una pila para hacer pruebas y....

En cámara todas las luces salen bastante quemadas, a ojo desnudo todo es mucho más natural y queda integrado mejor y no deslumbra nada.

Seguimos avanzando. Gracias por leer.
